在了解機電抗震支架之前，我們先了解一下什么是抗震支架。

什么是抗震支架

抗震支架顧名思義就是具有抗震功能的支架，當遇到強烈震動時，抗震支架不受震動影響，已達到抗震目的。簡單的說，就是在機電管道設備上安裝的抗震措施。安裝抗震支架可以避免和減少地震對建筑物內機電設備的損壞。降低地震的危害，保護人民生命和財產安全。

 住房城鄉建設部于2015年發布國家標準《建筑機電工程抗震設計規范》公告：批準《建筑機電工程抗震設計規范》為國家標準，編號為：GB 50981-2014，自2015年8月1日期實施。在此之前所有的建筑物基本沒考慮機電抗震的設計，由此中國的建筑機電行業在抗震領域就有了國家標準，從而提高了機電系統的運行安全。
 經抗震加固后的建筑給水排水、消防、供暖、通風、空調、燃?xì)?、熱力、電力、通訊等機電工程設施，當遭遇到本地區抗震設防烈度的地震發生時，可以達到減輕地震破壞，減少和盡可能防止次生災害的發生，從而達到減少人員傷亡及財產損失的目的。機電抗震支架是限制附屬機電工程設施產生位移，控制設施振動，并將荷載傳遞至承載結構上的各類組件或裝置。
 根據《中華人民共和國建筑法》和《中華人民共和國防震減災法》，實行以“預防為主”的方針，經抗震加固后的建筑給水排水、消防、供暖、通風、空調、燃?xì)?、熱力、電力、通訊等機電工程設施，當遭遇到本地區抗震設防烈度的地震發生時，可以達到減輕地震破壞，減少和盡可能防止次生災害的發生，從而達到減少人員傷亡及財產損失的目的。機電抗震支架是限制附屬機電工程設施產生位移，控制設施振動，并將荷載傳遞至承載結構上的各類組件或裝置。2015年住房城鄉建設部發布國家標準《建筑機電工程抗震設計規范》公告：批準《建筑機電工程抗震設計規范》為國家標準，編號為：GB 50981-2014，自2015年8月1日期實施。
 在中國，建筑物及其附屬結構的防震抗震已經刻不容緩，對建筑機電抗震設計須迅速提高認識，這對于建筑物的抗震減災起到極為重要的作用和意義！


機電抗震支架的基本原理

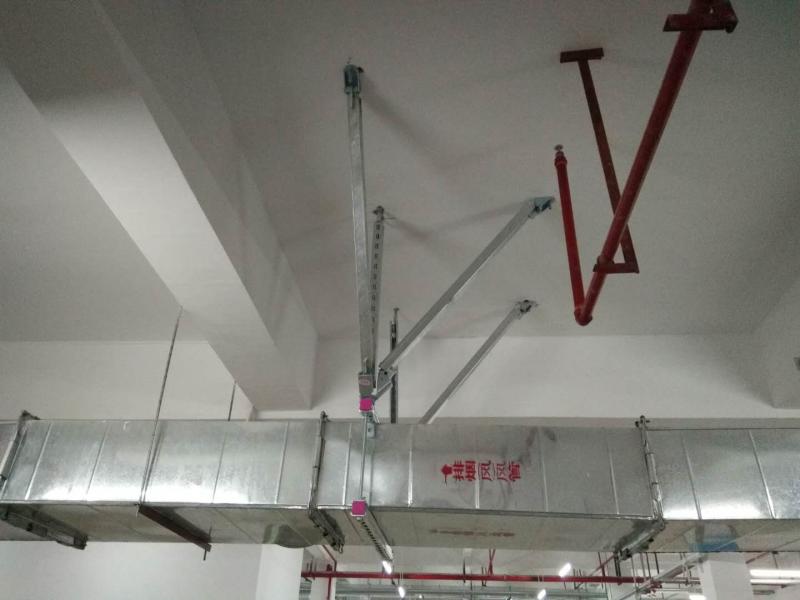

機電抗震支架與建筑結構體牢固連接，以地震力為主要荷載的抗震支架設施。由錨固本、加固吊桿、抗震連接構件及抗震斜撐組成。

機電抗震加固是通過對機電管線及設備的地震力進行計算，并對管線及設備與建筑構件的連接進行抗震加固不對其進行抗震驗算，使機電管線及設備與建筑結構體建立可靠連接，可將機電管線及設備承受的地震作用全部傳遞到結構體上，使其遭遇到設防烈度的地震影響后能迅速恢復運轉，進而達到減少和盡量避免次生災害，盡快恢復建筑物使用功能的目的。

機電抗震支架與傳統支架區別

1、傳統的承重支架系統是以重力為主要荷載的支撐系統(傳統重力支吊架僅承受豎向荷載)

1)側向擺動大，破壞臨近設施，甚至脫落;

2)水平地震作用缺乏支撐結構;

2、抗震支架主要承擔管線水平方向的載荷

1)布設抗震支架，改變管線系統動力特性，由柔變剛，地震作用下響應明顯變小;

2)改變抗震支架處的重力吊架的受力，進而改變其設計、選型、加勁、錨固等。

機電抗震支架設置要求

1、附屬于建筑的電梯、照明和應急電源系統、煙火監測和消防系統、采暖和空氣調節系統、通信系統、公用天線等與建筑結構的連接構件和部件的抗震措施,應根據設防烈度、建筑使用功能、房屋高度、結構類型和變形特征、附屬設備所處的位置和運轉要求等 ，按相關專門標準的要求經綜合分析后確定。

下列附屬機電設備的支架可無抗震設防要求：

重力不超過1.8kN的設備；

內徑小于25mm的煤氣管道和內徑小于60mm的電氣配管；

矩形截面面積小于0.38㎡ 和圓形直徑小于0.70m的風管；

吊桿計算長度不超過300mm的吊桿懸掛管道。

2、建筑附屬設備不應設置在可能導致其使用功能發生障礙等二次災害的部位；對于有隔振裝置的設備,應注意其強烈振動對連接件的影響，并防止設備和建筑結構發生諧振現象。

建筑附屬機電設備的支架應具有足夠的剛度和強度；其與建筑結構應有可靠的連接和錨固，應使設備在遭遇設防烈度地震影響后能迅速恢復運轉。

3、管道、電纜、通風管和設備的洞口設置，應減少對主要承重結構構件的削弱；洞口邊緣應有補強措施。

管道和設備與建筑結構的連接，應能應允許二者間有一定的相對變位。

4、建筑附屬機電設備的基座或連接件應能將設備承受的地震作用全部傳遞到建筑結構上。建筑結構中,用以固定建筑附屬機電設備預埋件、錨固件的部位，應采取加強措施，以承受附屬機電設備傳給主體結構的地震作用。

5、建筑內的高位水箱應與所在的結構構件可靠連接；8、9度時按規定需采用時程分析的高層建筑，尚宜計及水對建筑結構產生的附加地震作用效應。

6、在設防烈度地震下需要連續工作的附屬設備，宜設置在建筑結構地震反應較小的部位；相關部位的結構構件應采取相應的加強措施。
