抗震支吊架系統設計要求：

工程采用抗震支吊架系統，需根據深化設計提供的圖紙及安裝材料表等進行安裝。詳見抗震支架布點深化設計。

抗震支吊架在地震中可對給排水系統、空調系統、電氣管線系統提供充分的保護，所以抗震支吊架在任何時候、任何安裝角度都須大于地震力。水平方向的地震負荷可由兩個不同方向的抗震支撐承擔，即側向抗震支撐承擔側向負荷，縱向抗震支撐承擔縱向負荷。所有抗震支撐須和結構體作可靠連接。與鋼筋混凝土框架結構的梁柱板作剛性連接，與鋼結構作柔性連接，且須經設計人員驗算。

抗震支吊架材料要求：

符合 CJ/T476-2015《建筑機電設備抗震支吊架通用技術條件》及 CECS 420:2015《抗震支吊架安裝及驗收規程》

1、槽鋼及全螺紋吊桿：槽鋼無明顯變形，兩端切口應保持齊平，無切割傾斜現象。全螺紋吊桿無嚴重變形，外螺紋無明顯損壞現象

2、連接件及管卡：連接件無明顯變形及表面磨損現象，鍍層均勻；有焊接的零件，焊縫應平整，無氣泡現象。管卡弧形需勻稱無變形現象，焊接處符合相關質量標準。

3、其他材料：彈簧螺母、六角螺栓（8.8級）、六角螺母、內襯墊、噴鋅劑等。

抗震支吊架安裝工具：

1、三相切割機、水平校準儀、扭力扳手及套筒配件

2、六角開口扳手（14、16、18、19、24）、錘子、卷尺、手磨機

3、卷尺、線墜、角尺

抗震支吊架施工條件：

1、建筑土建施工基本完成，機電安裝條件已經具備（或已基本安裝完成）的情況下即可開始抗震支吊架的安裝。

2、安裝時應確認工作面是否具備安裝支吊架的條件

3、具體工期依據工程進度計劃。

抗震支吊架施工工藝：

1、安裝前仔細閱讀施工圖紙，并進行現場勘查并與施工圖進行比對。同時要配合其他工種的安裝進度。

2、按施工圖紙勘查現場后，需進行放線、定位的工作。同時標記出管道、橋架、風管等吊掛物需要爬坡及轉彎處的位置，留出支吊架安裝的空間。

3、多種管線集中在一起時，要按照小讓大，有壓讓無壓，常溫讓保溫的原則。

4、支吊架安裝時，應嚴格按照圖紙要求的安裝間距、安裝方式、安裝角度進行安裝。

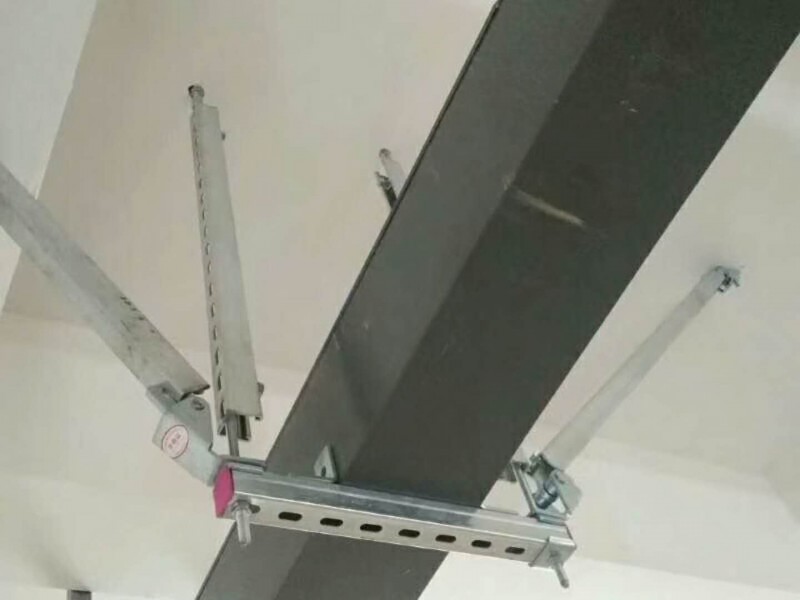

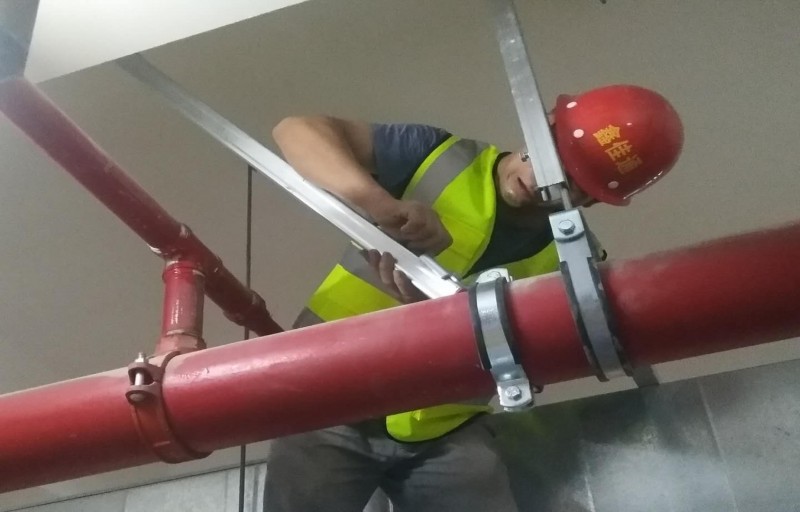

抗震支吊架安裝：

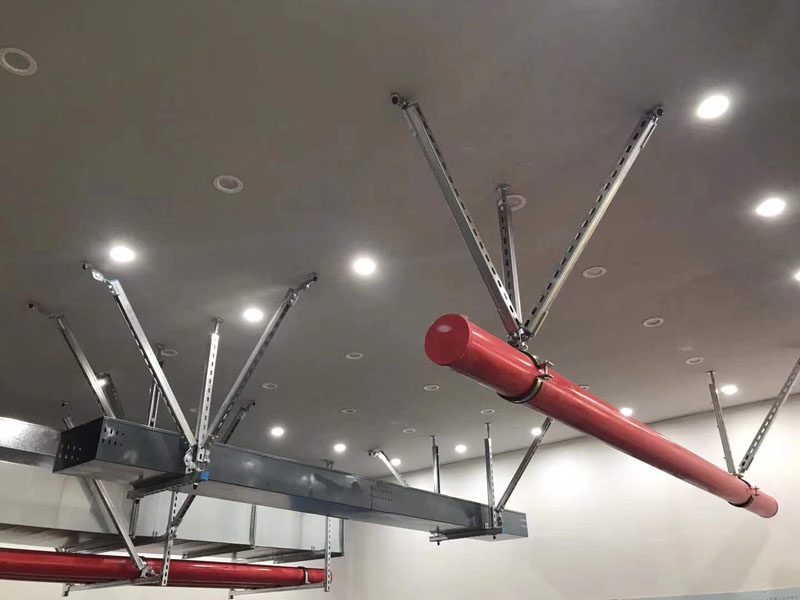

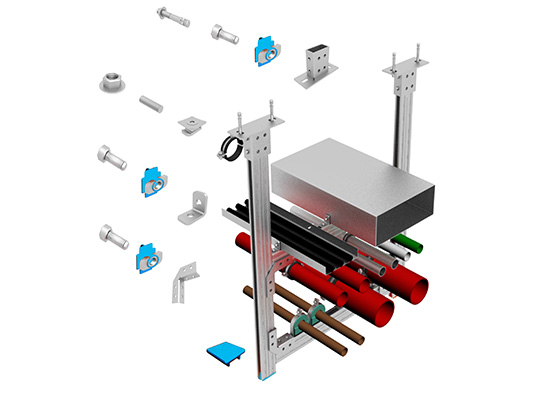

抗震支架的形式主要有四種：單水管抗震支架系統、單風管抗震支架系統、單橋架抗震支架系統、組合抗震支架系統。
