根據《建筑抗震設計規范》（GB50011-2010)第1.0.2條規定：抗震設防烈度為 6 度及 6 度以上地區的建筑，必須進行抗震設計、第3.7.1條規定：非結構構件，包括建筑非結構構件和建筑附屬機電設備，自身及其與結構主體的連接，應進行抗震設計。以及《建筑機電工程抗震設計規范》（GB50981－2014）第1.0.4條規定：抗震設防烈度為 6 度及 6 度以上地區的建筑機電工程設施必須進行抗震設計。

   為防止地震時給水管道系統及消防管道系統失效或跌落造成人員傷亡及財產損失,本項目對管徑大于等于DN65的給水管道設置抗震支吊架，且此項目抗震支吊架所用組件需經過1300小時中性鹽霧試驗檢測,與混凝土、鋼結構、木結構等須采取可靠的錨固形式，具體深化設計由專業公司完成。抗震支吊架的設置原則為：新建工程剛性管道側向抗震支撐最大設計間距12米，縱向抗震支撐最大設計間距24米,柔性管道上述參數減半；（為保證抗震系統的整體安全性，對吊桿長度低于300mm的系統，也建議進行適當?shù)脑O(shè)防）;最終間距根據現場實際情況在深化設計階段確定。所有產品需滿足《建筑機電設備抗震支吊架通用技術條件》CJ/T476-2015。

給排水專業抗震支吊架

一、設計范圍

1、給排水系統：DN≥65以上給水管道。

2、消防系統： DN≥65以上消防給水管道。

3、新建工程剛性管道側向抗震支撐最大設計間距12米，縱向抗震支撐最大設計間距24米,柔性管道上述參數減半；

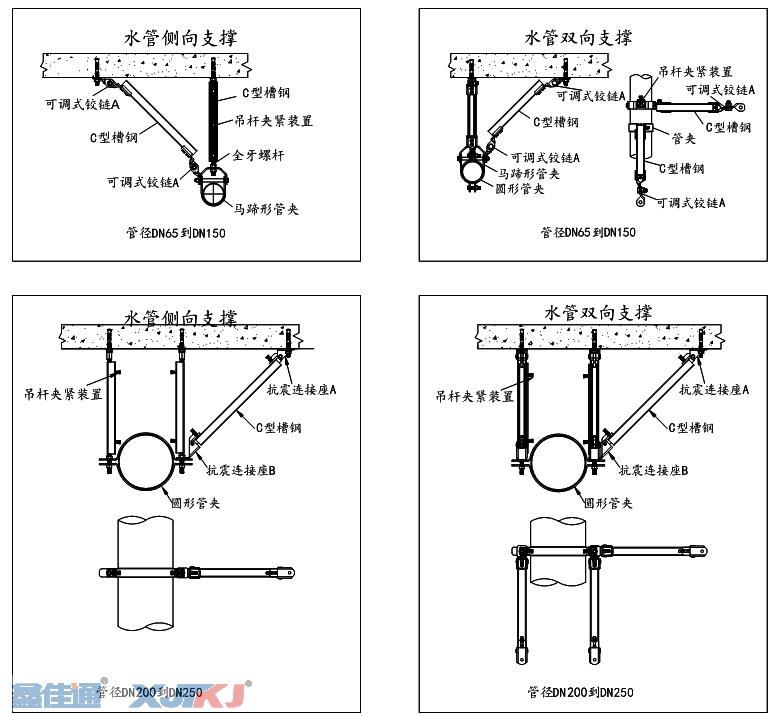

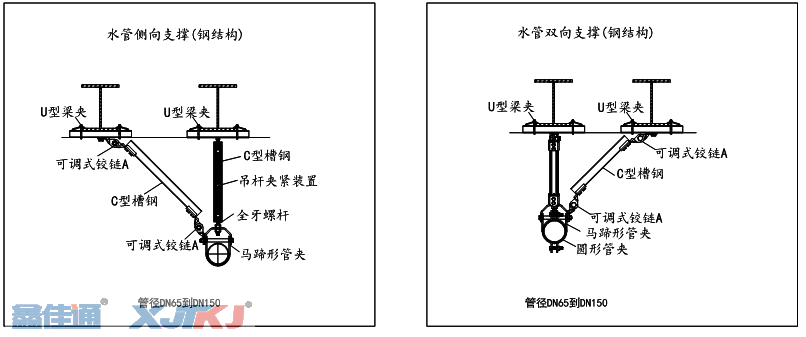

給排水抗震支吊架安裝示意圖如下：

保溫管道，當管道溫度較高時，需要對支吊架與管道接觸部位進行相關的保溫或者隔熱處理措施，如使用保溫隔熱管夾等，考慮管道的熱脹冷縮選用材料或采用其他輔助措施。

電氣專業抗震支吊架

一、設計范圍

1、對于內徑大于等于60mm的電氣配管及重力大于等于150N/m的電纜梯架、電纜槽盒、母線槽。

2、新建工程剛性管道側向抗震支撐最大設計間距12米，縱向抗震支撐最大設計間距24米,柔性管道上述參數減半；

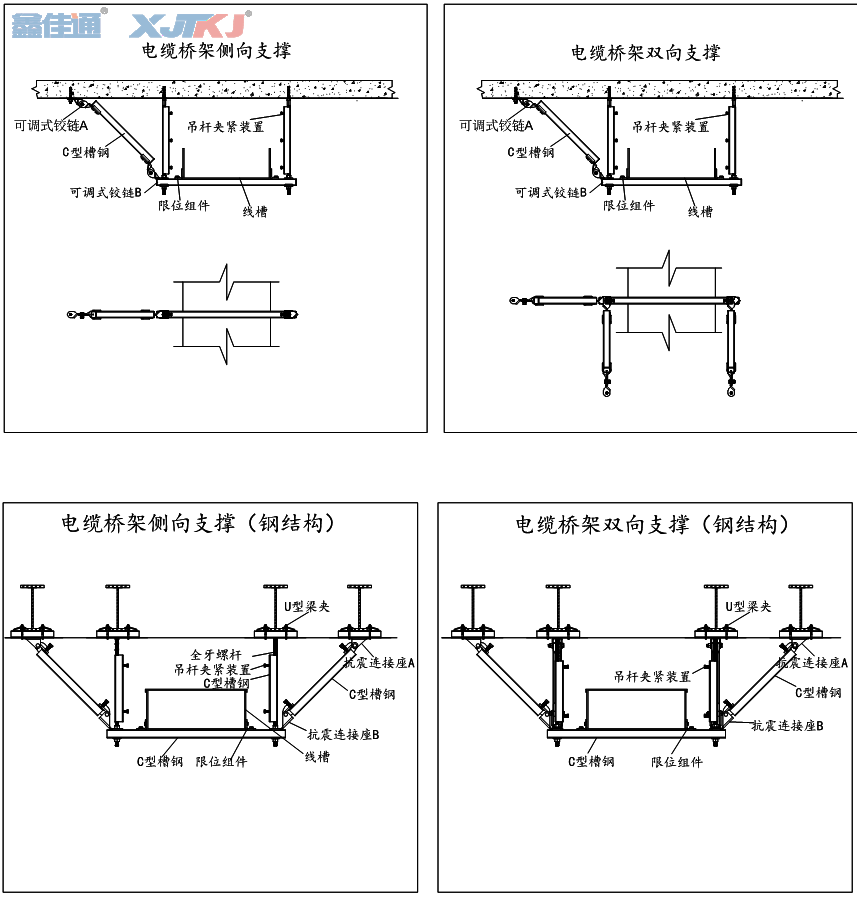

電氣專業抗震支吊架安裝示意圖如下：

暖通專業抗震支吊架

一、設計范圍

1、矩形截面面積大于等于0.38m2和圓形直徑大于等于0.7m的風管系統。2、防排煙風道、事故通風風道及相關設備。

3、DN≥65以上暖通水管道。

4、新建工程剛性管道側向抗震支撐最大設計間距9米，縱向抗震支撐最大設計間距18米,柔性管道上述參數減半；

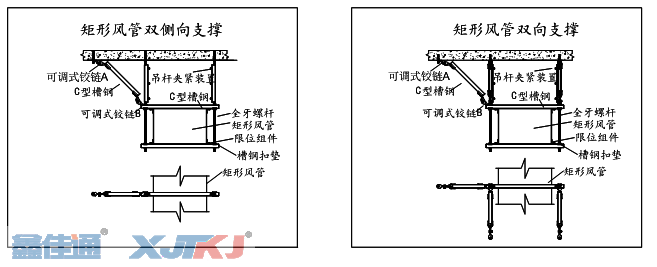

暖通專業抗震支吊架安裝示意圖如下：

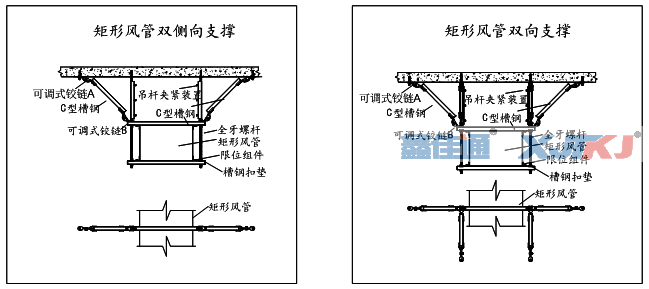

根據現場安裝空間的大小及需要，可以采用符合承載能力要求的單側向抗震支架，安裝形式示意圖：

根據安裝空間限制和實際管道布置方案特點，管道抗震支架的具體形式可采用單管抗震支架，多管抗震支架，組合抗震支架，并根據抗震計算結果調整支架間距。
