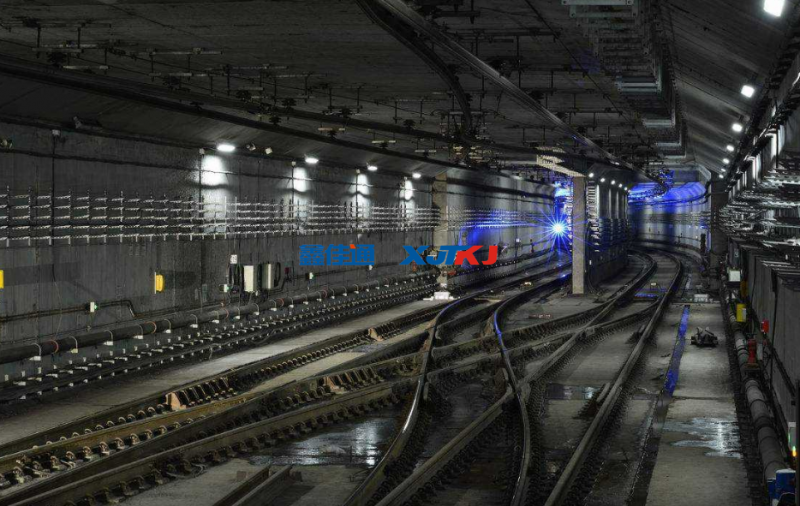

國家建筑標準設計圖集《地鐵工程抗震支吊架設計與安裝》經住建部批準在2018年正式發布與執行。

該圖集適用于抗震設防烈度為6～8度地區的新建、改建、擴建地鐵工程中的抗震支吊架選用與施工。其他城市軌道交通工程可參照使用。

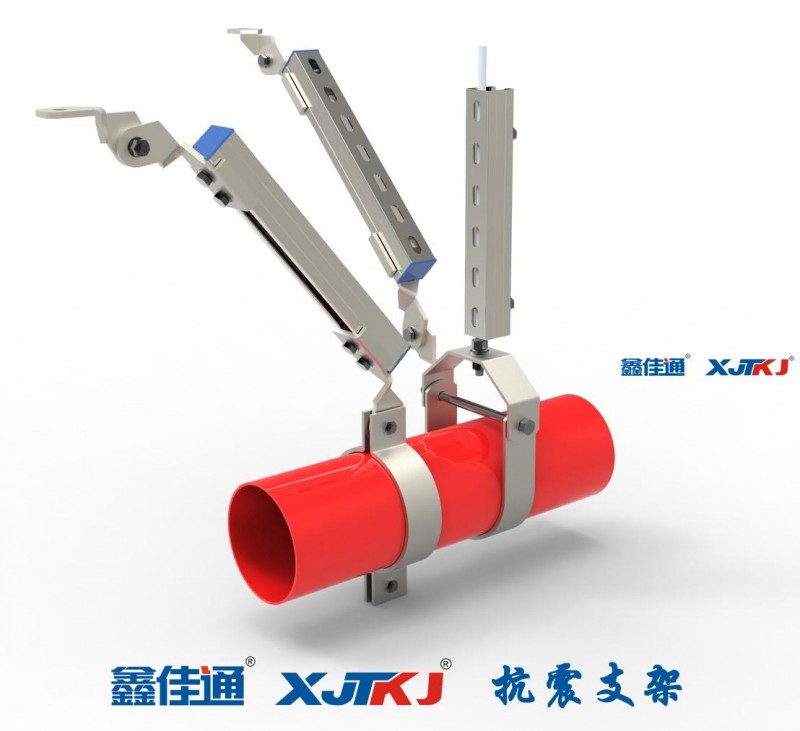

主要內容包括：C型槽鋼截面技術參數，水管側向、縱向抗震支吊架選用與安裝，風管側向、縱向抗震支吊架選用與安裝，電纜橋架側向、縱向抗震支吊架選用與安裝，綜合管線側向、縱向抗震支吊架安裝，安裝節點大樣圖等。

一、適用范圍

適用于抗震設防烈度為6~ 8度地區的新建、改建、擴建的地鐵工程抗震支吊架的設計與安裝

同時，國家標準GB18306-2015《中國地震動參數區劃圖》取消了不設防地區，因此中國境內所有的建筑均需抗震設防

二、使用條件

環境溫度不低于-20°C

管徑為DN65 ~ DN200的剛性連接金屬水管，管內介質溫度不大于150°C

剛性材質排煙管道：矩形截面積大于等于0.38m2的剛性材質通風管道

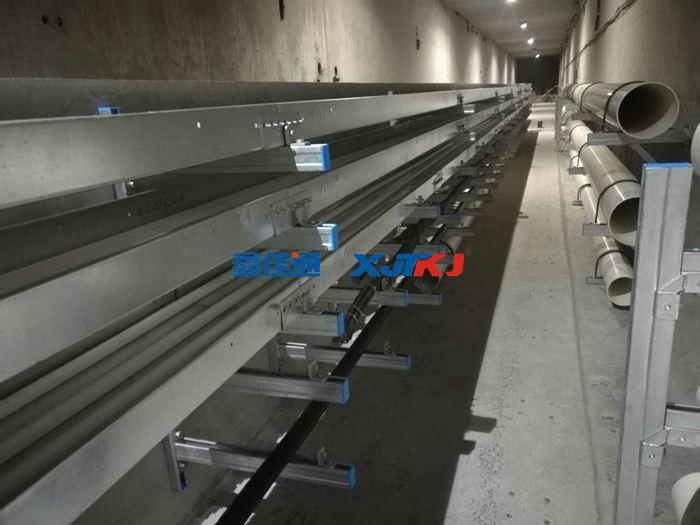

重力不小于150N/m且寬度不大于800mm的剛性材質電纜橋架

三、名詞術語

抗震設防烈度：一般情況下，取50年內超越概率10%的地震烈度

抗震設防分類：依據《建筑工程抗震設防分類標準》GB50223-2008，建筑屬重點設防類建筑，簡稱乙類建筑。

四、安裝要求

安裝抗震支架能起到良好的結構保護作用，而安裝的質量如何將會關系到抗震支架以后的使用效果，更是關系到管架工程的質量。

1.要平整牢固：在對品質有保證的成品抗震支架進行安裝時不僅要確保將支架牢牢的固定好，而且支架的位置應該計算準確，安裝以后保證平整性，并且還要和承托的管道緊密接觸，這樣才能起到良好的抗震作用。

2.不能卡澀現象：抗震支架有多種不同類型，如果需要安裝的是導向性和可滑動的抗震支架，那么安裝位置要從支撐面的中心向位移相反的方向偏移，抗震支架的滑動面應該保持潔凈而平整，在支架滑動的過程之中不能出現歪斜以及卡澀的現象。

3.焊接處理要合格：由于抗震支架中有很多構件，其中的支、吊架需要以焊接的方式來進行固定，那么在焊接處理時應該由有資質的焊工來施焊，并且需要焊接的地方不能出現漏焊、缺焊，焊接部位也不能出現焊接裂紋等缺陷，同時，將管道和抗震直接焊接時管道不得出現咬邊以及燒穿的現象。

4.臨時支架不得與抗震支架發生沖突：在安裝時如果需要先采用臨時支架來固定時，臨時使用的支吊架不能與抗震支架位置發生沖突，并且還要做好明顯的標記用以區分，當安裝完畢之后要將臨時支架予以拆除。
