安裝抗震支吊架是為了在地震中給予建筑機電工程設施給予可靠的保護，承受來自任意水平方向的地震作用。我們知道抗震支吊架是由錨固件、加固吊桿、抗震連接構件及抗震斜撐組成，那么，抗震支吊架該如何設計呢？

抗震支吊架可分為：側向抗震支吊架、縱向抗震支吊架、單管（桿）抗震支吊架、門型抗震支吊架。抗震設防大于1.8kN的設備包含：懸吊管道中重力大于1.8kN的設備，DN65以上的生活給水、消防管道系統，矩形截面面積大于等于0.38㎡和圓形直徑大于等于0.7m的風管系統，對于內徑大于等于60mm的電氣配管及重力大于等于150N/m的電纜梯架、電纜槽盒、母線槽。

抗震支吊架設計

1、每段水平直管道應在兩端設置側向抗震支吊架。

2、當兩個側向抗震支吊架間距大于最大設計間距時，應在中間增設側向抗震支吊架。

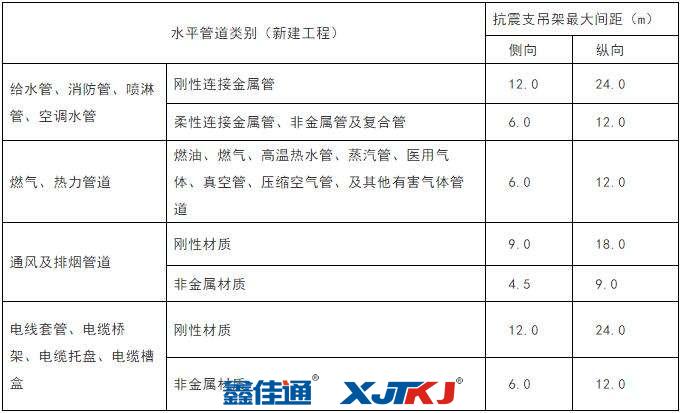

3、每段水平直管管道應至少設置一個縱向抗震支吊架，當兩個縱向抗震支吊架間距大于最大設計間距時，參考下圖規定間距依次增設縱向抗震支吊架。

4、抗震支吊架的斜撐與吊架的距離不得大于0.1m。

5、所有抗震支吊架應和結構主體可靠連接，當管道穿越建筑沉降縫時應考慮不均勻沉降的影響。

6、水平管道在安裝柔性補償器及伸縮節的兩端應設置側向及縱向抗震支吊架。

7、門型抗震支吊架側向及縱向斜撐應安裝在上層橫梁或承重吊架連接處。

8、當管道上的附件質量大于25kg且與管道采用剛性連接時，或附件質量為9kg至25kg且與管道采用柔性連接時，應設置側向及縱向抗震支撐。

抗震支吊架是為了減輕地震破壞，防止次生災害，避免人員傷亡，廣泛應用于建筑給水排水、供暖、通風、空調、燃?xì)?、電力、熱力、通訊、消防等建筑機電工程領域?？拐鹬У跫艿脑敿?xì)設計可查閱GB 50981-2014《建筑機電工程抗震設計規范》，科學合理的設計抗震支吊架。
