抗震支吊架在地震中應對建筑機電工程設施給予可靠保護，承受來自任意水平方向的地震作用?？拐鹬У跫苁桥c建筑結構體牢固連接，由錨固體、加固吊桿、抗震連接件及抗震斜撐組成。對于抗震支吊架相關組成、材質、工藝、安裝等并不了解，這里將做為重點進行闡述。

抗震支架材料組成

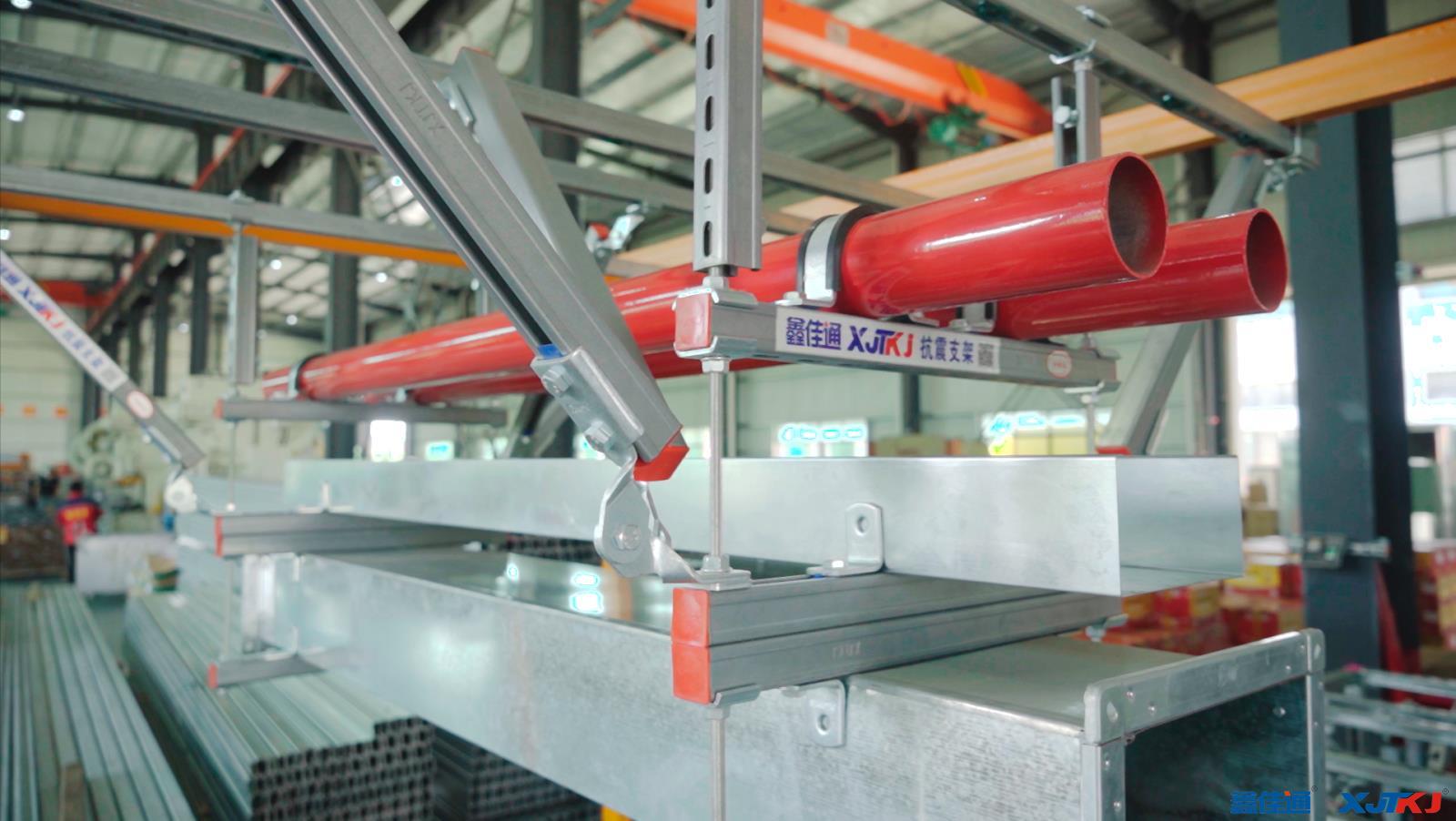

抗震支吊架應用范圍主要包括建筑給水、供暖通風與空調、電氣、燃?xì)?、消防等，也就是我們常指的“風、水、電”的統稱，材料配件一般包括：全螺紋吊桿、膨脹錨栓、C?型槽鋼/CB型槽鋼、六角連接器、管夾、U型管吊架、P型管夾、Ω型夾、加勁裝置、可調試鉸鏈、抗震連接座、槽鋼螺母（帶彈簧）、U型壓塊、蓋板、普通螺母、平墊圈、全牙螺栓、限位組件、塑料端蓋等，還需要金屬噴鋅劑，材料必須符合國家相關規定的要求。

抗震支吊架材料

抗震支吊架主體應用Q235B級以上碳鋼或者不銹鋼等材料，管道連接構件襯墊材料應采用氯化丁基橡膠或三元乙丙橡膠；支吊架系統的框架、支吊架材料，防腐涂層采用熱浸鍍鋅、電鍍鋅或其它鍍鋅工藝?？拐鹬У跫芟到y(tǒng)使用的C 型槽鋼，截面尺寸有 41mm*21mm、41mm*41mm、41mm*52mm、41mm*72mm，41mm*82mm 、41mm*124mm 等。比如常見的U性槽鋼、抗震管卡及抗震連接件一般為為Q235B材質，螺栓抗震、全牙螺桿抗震等級為8.8級，彈簧螺母、六角螺母為8級。

抗震支吊架安裝施工工具

切割機、沖擊鉆、臺鉆等相關設備，主要工具有角尺、卷尺、扳手、水平尺、手錘等。所采用得設備即經過檢驗合格方能在工程中使用，不合格設備材料禁止在制作抗震支吊架中使用。

抗震支吊架安裝

1、與混凝土結構域連接的錨栓，安裝質量取決于錨栓品質、基材性狀及安裝方法。

2、與鋼結構連接的抗震支吊架，因不允許現場加工等方式，必須使用專用夾具（如：U型梁夾、鋼結構梁夾等）進行連接。

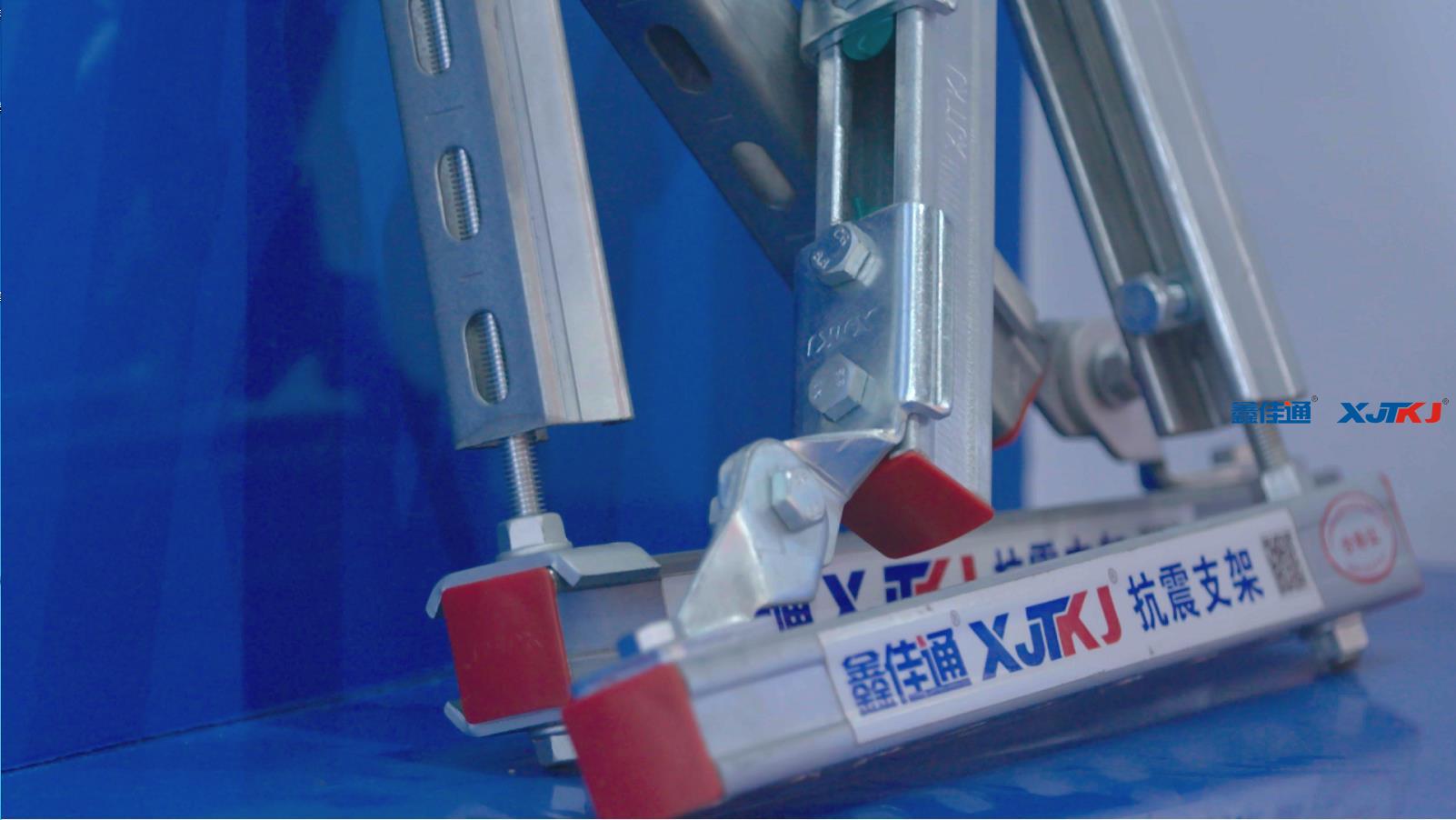

3、全螺紋吊桿的安裝，主要是與長螺母連接。長螺母一段連接與混凝土進行錨固的錨栓，另一端連接全螺紋吊桿。

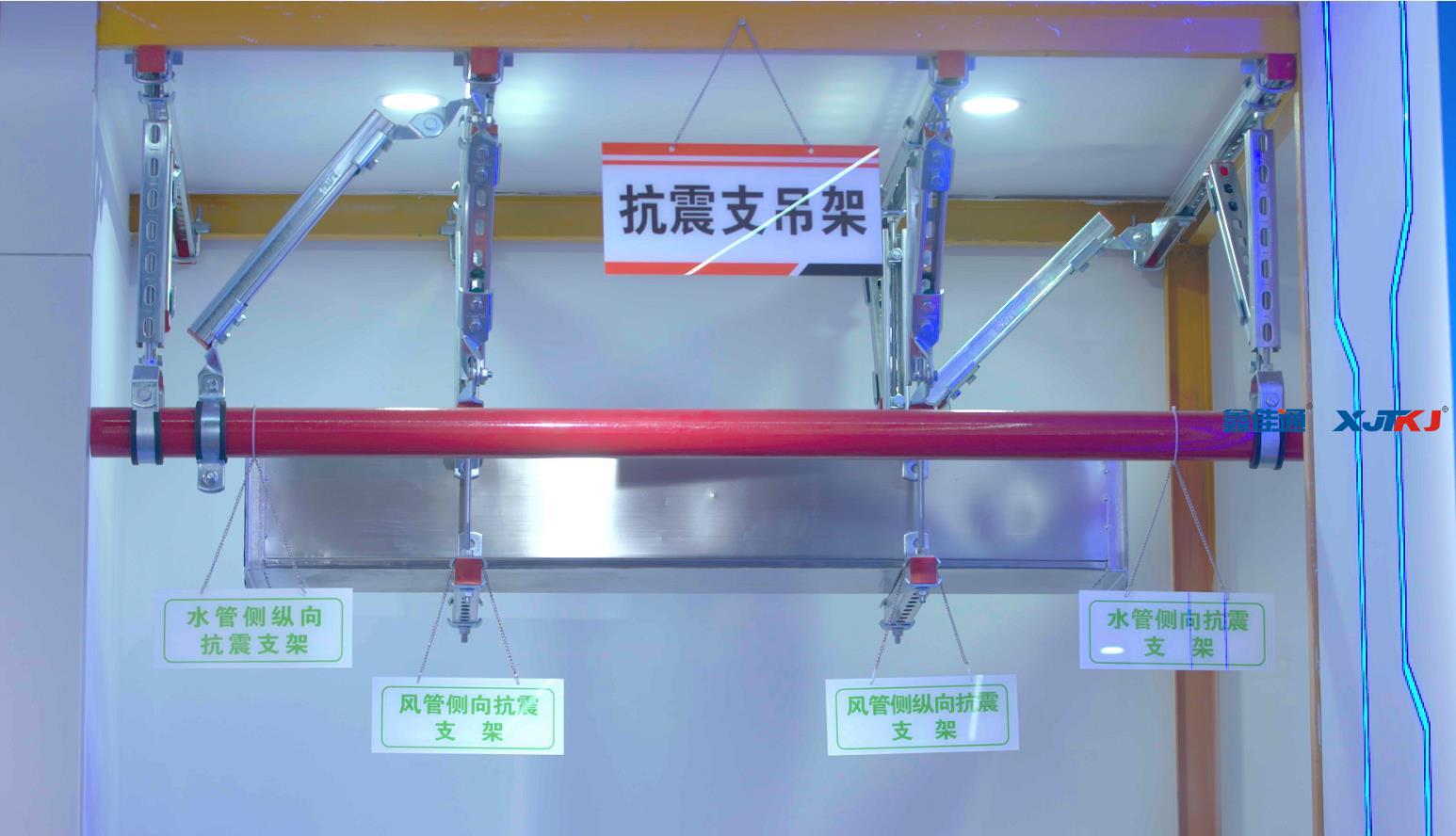

4、斜撐的安裝角度對被支撐管道的受力起到關鍵作用，同時也會影響到支吊架之間的間距調整。斜撐安裝角度應大于或等于30°、且小于等于90°。

抗震支吊架其他主要構件的安裝，首先要防止與管道結合處的電化學腐蝕，其次各連接件應按設計的力矩進行鎖緊，防止松動。在施工安裝時，抗震支吊架的安裝人員一般2-3人為組組隊作業，在施工效率和人工成本基本為較佳配置。
