消防排煙風機是一種優質的風機產品,現在已經逐步得到了廣泛的應用。消防排煙風機主要還是使用在消防行業的排煙通風，在其他方面也可以使用,今天我們來詳細了解下消防排煙風機主要結構

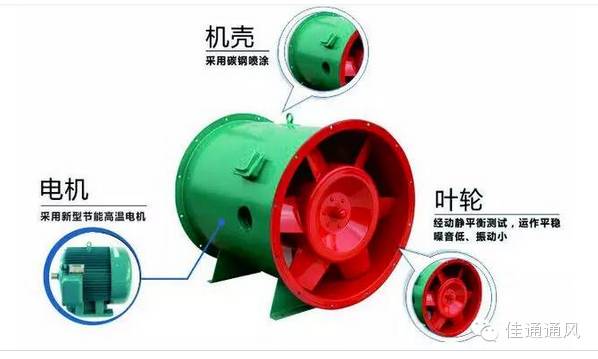

首先我們先來了解消防排煙風機的簡單結構，消防排煙風機由機殼、尾罩組、離心葉輪組、電機、隔熱板、葉輪組、封套、整流罩、套口構成。

消防排煙風機種類及結構

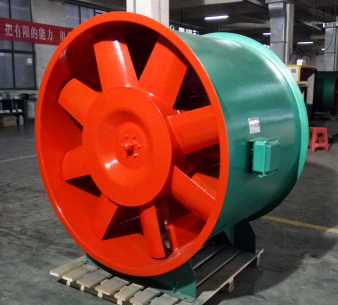

1、消防高溫排煙軸流風機結構：鋼制葉輪(模壓圓柱輪轂)、外筒(旋壓成形，法蘭與筒成一體)、內筒及導葉、高溫電機、冷卻風管及冷卻后葉輪、底腳組成。直聯傳動。

2、消防高溫排煙混流風機結構 ：進風消聲集流器、葉輪(模壓錐形輪轂)、外筒(旋壓成形，法蘭與筒成一體)、內筒及導葉、高溫電機、冷卻風管、底腳組成。直聯傳動。

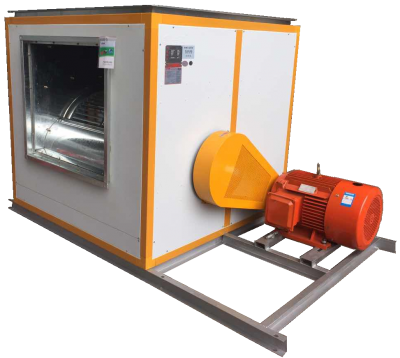

3、消防通風兩用柜式離心風機結構：組合式框架（鋼制噴塑或鑄鋁）、消聲圍板(彩塑鋼板或冷軋板噴塑內貼消聲材料)、雙進風多翼式鍍鋅板離心葉輪、鍍鋅板蝸殼、軸、軸承、皮帶輪、皮帶（皮帶罩）、底座、低噪聲電機組成。皮帶傳動。

消防排煙風機的結構型式

常用的消防排煙風機的結構型式有內冷卻電風葉輪的型式、吸入冷卻電機氣流的型式、前導加動葉型式的低速吸入冷卻風的消防排煙風機等，它們的特點和效果有所不同。

1、內冷卻電風葉輪的型式

這種排煙風機主流道的煙氣溫度最高可達到280℃，煙氣裝在電機上的葉輪輸送，再電機原來裝設冷卻葉輪的地方，重新設計了用于冷卻電機的風扇，與機匣上開的進風口和出風口相連，并通過電機與風機輪組成的簡通道冷卻電機。此型式的電機冷卻通道可以保證在主流通道的溫度達到300℃時，機殼的溫度可以保持在130℃左右，在此環境溫度下，采用一般的絕緣等級的電機就可以達到效果，沒有必要采用高溫的絕緣電機，從而可以大大的降低風機的制作成本。這種型式的軸流消防電機的設計，國家鑒定已經下批，已經投入到生產當中，并且獲得了良好的經濟收益，目前是在進一步的研發和改造當中，從而能更好的提高工作效率，降低制造成本。

2、吸入冷卻電機氣流的型式

這種冷卻電機的氣流由主工作輪吸入，然后排入到主氣流中，與主氣流一起匯合排出。此結構造型簡單，不需要冷卻電機的葉輪及后導葉，采用流線型支撐的設計結構，降低了風機進口的噪聲污染。此種電機型式，工作效率比較低，沒有必要做成雙速型結構，提高造價成本。

3、前導加動葉型式的低速吸入冷卻風的消防排煙風機

這是一種風量和風壓較大，體積輕巧，低噪聲污染的消防排煙風機，速度為三角形設計，氣流經過導葉與旋轉方向相反預選，大大加強了葉輪運轉的能力，氣流從動葉葉輪中又流轉到軸向流出，從而完成較大的扭角，使其在低速運轉的情況下獲得比較高的壓力，從而大大降低了消防排煙風機在工作運行時的噪聲污染。

消防排煙風機的結構設計

消防排煙風機的設計應考慮使用條件、風機運轉可靠和安裝維修方便等方面的要求，高溫軸流風機串聯在管道中，機殼兩端法蘭與管道聯接。設計的高溫軸流風機結構如圖所示，結構設計中主要應解決溫度對軸流風機的影響、軸承的冷卻和潤滑、葉片積塵的清理等。

風機是在高溫（100～200οC）和有腐蝕性的氣體中工作，為了保護電機，不采用電機與風機的直接聯接，而采用皮帶傳動，將電機置于機殼之外，三角帶和風機皮帶輪用鋼板包圍起來，避免與高溫氣流的直接接觸。

風機在含塵濃度較高、濕度較大的氣體介質中運轉，所以風機葉片上極易粘結粉塵，給風機運轉帶來不利，為了清除葉片結塵，在機殼上對應風機葉片處，開設清理門，小門與筒壁要密封。

消防排煙風機軸承是在高溫下連續運行，所以軸承的潤滑和冷卻就顯得非常重要。
