通風管道消聲器是對中、高頻寬帶特性有較好效果的阻性吸音降噪原理，對低、中頻和脈動特性時有良好效果的抗性消聲降音原理以及微穿孔消聲器和阻抗復合式消聲器。消聲器是利用聲的吸收、反射、干涉等原理，降低通風與空調系統中氣流噪聲的裝置。根據消聲原理的不同可以分為阻性、抗性、共振型和復合型等。

消聲器種類

一、阻性消聲器

阻性消聲器利用吸聲材料的吸聲作用而消聲的。其構造是把吸聲材料固定在氣流流動的管道內壁，或按一定方式排列在管道或殼體內構成阻性消聲器，吸聲材料能夠把入射在其上的聲能部分地吸收掉。聲能之所以能被吸收，是由于吸聲材料的多孔性和松散性。當聲波進入孔隙，引起孔隙中的空氣和材料產生微小的振動，由于摩擦和粘滯阻力。使相當一部分聲能化為熱能而被吸收掉。

它對于高頻和中頻噪聲效果較好，但對低頻噪聲消聲性能較差。

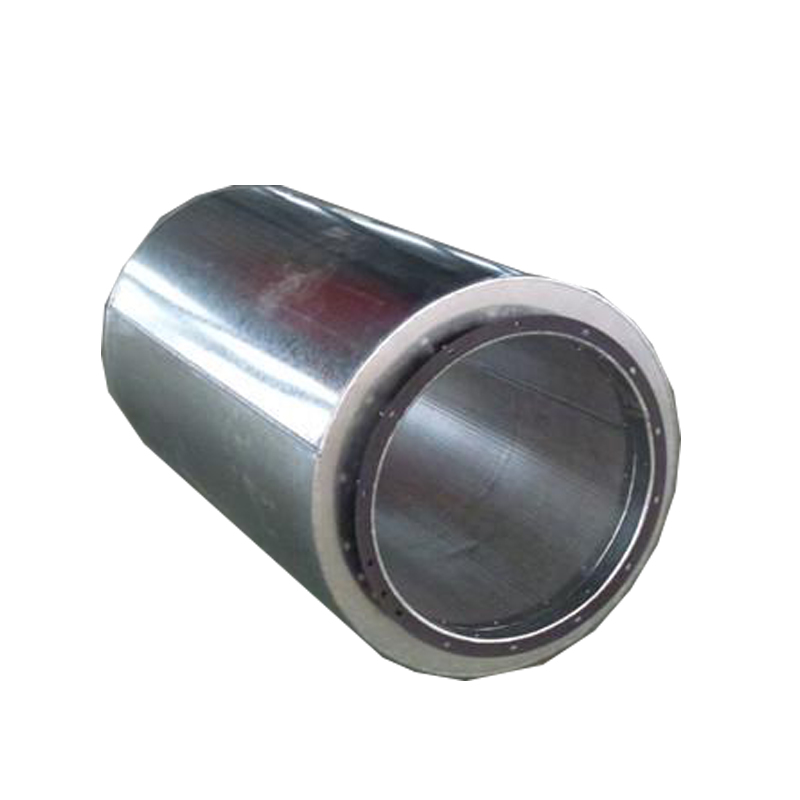

1、管式消聲器

管式消聲器是一種最簡單的消聲器，它僅在管壁內周貼上一層吸聲材料，故又稱“管襯”。特點是制作方便，阻力小，但只適用于較小的風道，直徑一般不大于400mm風管。管式消聲器僅對中、高頻率吸聲有一定的消聲作用。對低頻性能很差。

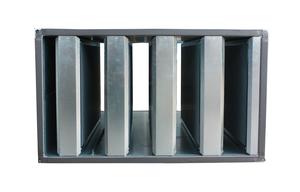

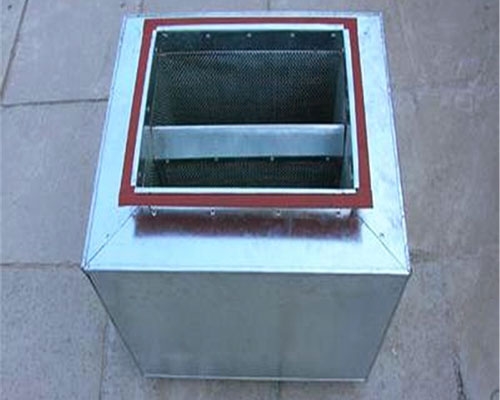

2、片式和格式消聲器

管式消聲器對低頻性能很差，對中、高額率噪聲又易直通，并且當管道段面積較大時，會影響對高頻噪聲的消聲效果，這是由于高頻聲波（波長短）在管內以窄束傳播，當管道面積較大時，聲波與管壁吸聲材料接觸減少，從而使高頻聲的消聲量減少，因此對斷面較大的風管可將斷面分成幾個格子，這就是片式及格式消聲器。片式消聲器應用廣泛，構造簡單，格式消聲器要保證有效斷面積不小于風道斷面，因而體積較大，每格的尺寸宜控制在200mm×200mm左右。片式消聲器的片間距一般在100~200mm的范圍內，片間距增大時，消聲量會相應地下降。

二、共振型消聲器

吸聲材料通常對低頻噪聲的吸收能力很低，單靠增加吸聲材料的厚度來提高吸聲效果并不經濟，為了改善低頻噪聲的吸聲效果，通常采用共振型消聲器。共振型消聲器的形式是利用管道開孔與共振腔相連接，利用小孔處的空氣柱和空腔內的空氣構成了彈性共振系統，當外界噪聲頻率和此共振系統的固有頻率相同時，小孔中的空氣柱發生共振并與孔壁發生劇烈摩擦，摩擦可以消耗聲能，從而達到消聲的目的。

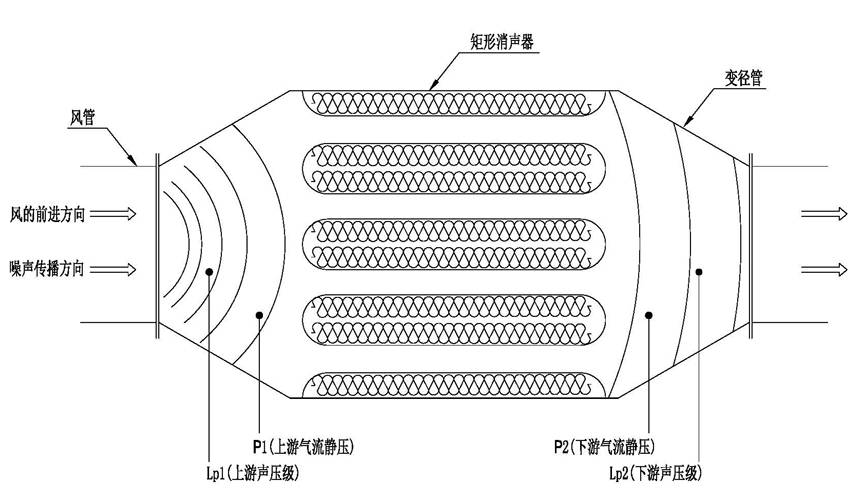

通風管道消聲器技術原理

   根據對工業用各類風機運行現場噪聲源進行實際測試所取得的頻譜特性資料來確定在哪些頻譜范圍內需要多大消聲量作為設計吸聲體及流體通道的主要依據，同時采用了具有較大吸聲材料飾面的狹矩形通道，以增強吸收效果。另，風機的噪聲源在最大噪聲級時，其頻譜值往往不止一種，而對不同頻譜帶，對其消聲量要求也不相同。　

 為此風機通風管道消聲器及鼓引風機消聲器均為阻抗聲流型，采用了對高、中頻噪聲起吸音消聲作用的阻式結構及對中、低頻噪聲起消聲降音作用的抗式結構，同時在阻式通道中采用了高頻及低頻兩種吸音消聲區，用以最大限度的增寬消聲頻帶，以實現良好的消聲降噪效果。

通風管道消聲器用途及產品特點

 風機是一種通用機械設備，其使用范圍很廣，電力、礦山、機械、冶金、化工等各行業的銷售均離不開風機。風機在運轉中產生的噪聲常常成為影響工人健康和干擾環境的禍源。特別是鄰近生活區的風機，其進風口和出風口所輻射的空氣動力性噪聲，更是污染環境的主要因素，形成公害，是近年來我國工業部門治理噪聲污染的主要對象之一。

 通風管道消聲器用途就是用于通風管道風機降噪。本廠根據對發電廠各類風機運行現場噪聲源進行實際測試所取得的瀕特性資料來確定在哪些頻譜范圍內需要多大消聲量作為設計吸聲片結構及流體通道的主要依據，同時采用了具有較大吸聲材料飾面的狹矩形通道，以增強吸收效果。我們知道，風機的噪聲源在最大噪聲級時，其頻譜值往往不止一種，而對不同頻譜帶，對其消聲量要求也不相同。為此本產品采用了對高、中頻噪聲起消聲作用的阻式結構及對中、低頻噪聲起消聲作用的抗式結構，同時在阻式通道中采用了高頻及低頻兩種消聲區，用以最大限度的增寬消聲頻帶，以實現良好的消聲效果。

總結

通風管道消聲器、排氣管道消聲器以及鼓引風機消聲器的形式均采用對中、高頻寬帶特性有較好效果的阻性吸音降噪原理，對低、中頻和脈動特性時有良好效果的抗性消聲降音原理以及微穿孔消聲器和阻抗復合式消聲器。阻性消聲器是一種吸收型消聲器，根據氣流通道結構的不同，一般分為直管式、片式、折板式、蜂窩式、聲流式、迷宮式和彎頭式等。阻性消聲器是利用聲波在多孔性吸聲材料傳播時，受摩擦和粘滯阻力，將聲能轉化為熱能耗散掉，從而達到消聲降音的目的。它是所有消聲器中應用最為廣泛的一類消聲器?？剐韵暺魉c阻性消聲器消聲降噪原理不同，它不能直接吸收聲能，而是利用管道上突變的界面或旁接共振腔，使沿管道傳播的某些頻率聲波，在突變的界面處發生反射、干涉等現象，從而達到消聲降音的目的。分為擴張室式消聲器及共振式消聲器。因在實際噪聲控制工程中,噪聲以寬頻帶居多，通常將阻性吸音降噪聲及抗性消聲降音結構組合起來，以控制高強度的寬頻帶噪聲.
